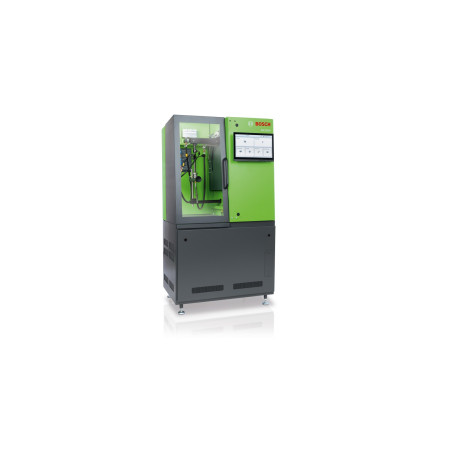

Дизельний стенд для тестування форсунок Common Rail легкових та вантажних автомобілів DCI 200, Bosch, Німеччина

DCI 200 – новий випробувальний стенд на одну форсунку Common-Rail!

Дизельний випробувальний стенд Bosch DCI 200 розроблений з розрахунком на майбутнє завдяки своїй вимірювальній системі, яка дозволяє кодувати та тестувати форсунки Common-Rail легкових та комерційних автомобілів з використанням новітніх технологій упорскування, таких як контроль закриття голки (NCC) та контроль закриття клапана (VCC) для форсунок ЄВРО 5 та ЄВРО 6.

Завдяки швидкому монтажу та тестуванню DCI 200 пропонує вам та вашій майстерні неперевершену ефективність тестування: стандартний інжектор можна перевірити менш ніж за 15 хвилин.

Для роботи на стенді необхідно передплатити програмне забезпечення. Програмне забезпечення надає актуальні дані, забезпечує безперебійну роботу та окупається вже після випробування 8 комплектів форсунок.

Тестовані CRI і CRIN за наявності спеціальних адаптерів: CRI 1-14, CRI 14S3, CRI 1-16, CRI 2-14, CRI 2-16, CRI 2-18 w/o VCC, CRI 2-20 VCC, CRI 2- 22 VCC або NCC, CRI 2-25 VCC або NCC, CRI 3-16, CRI 3-18, CRI 3-20, CRI 3-22, CRI 3-25, CRI 3-27 NCC, CRIN 1-13, 14 , 16, CRIN 18C, CRIN 2.0, 2.1, CRIN 20C, CRIN 3-18, 20, 22, 25, CRIN 4.2, CRIN 4-21, 25 та CRIN 4-27.

Тестовані сторонні виробники CRI / CRIN за наявності спеціальних адаптерів: Delphi, Denso, VDO / Siemens, Caterpillar, Denso, Cummins.

Особливості та переваги:

- Економія часу завдяки швидкому налаштуванню та часу тестування 15 хвилин;

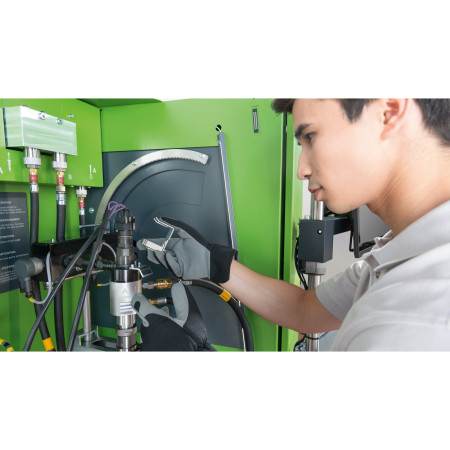

- Висока ефективність завдяки запатентованій концепції напрямної, що обертається — не потрібні вразливі шланги високого тиску, нижчі витрати на технічне обслуговування і простіша настройка;

- Висока якість та надійність для форсунок Bosch завдяки швидкому та точному тестуванню, включаючи кодування IMA/NIMA;

- можливість тестування форсунок Common Rail з використанням сучасних технологій VCC (управління закриттям клапана) та NCC (управління закриттям голки) для ЄВРО 5 та ЄВРО 6;

- Завдяки порівнянню номера деталі з інформацією з бази даних зворотний тиск встановлюється автоматично, що усуває необхідність у додатковому спеціальному приладді;

- завжди актуальна інформація завдяки регулярним онлайн-оновленням;

- ергономічний дизайн зі скошеною нижньою частиною, дозволяє оператору стояти ближче до випробувального стенду під час роботи, що забезпечує підвищений комфорт при роботі на випробувальному стенді;

- Модульні комплекти дооснащення стенду для форсунок Common-Rail від Bosch та інших виробників для комерційних автомобілів та позашляховиків.

Технічні дані:

Випробувальний тиск                                                                                                          25 МПа ... 270 МПа

Обмеження механічного тиску                                                                                                              285 МПа

Контроль тиску в рампі                              з 2 клапанами регулювання тиску (PCV) та дозатором у CP4.1

Автоматичний контроль протитиску форсунок                                                                  50 кПа ... 1200 кПа

Насос високого тиску для створення випробувального тиску.                                               СР4.1 (СР4-25)

Місткість випробувального масляного бака:

макс. маркировка                                                                                                                                             15 л

мін. маркировка                                                                                                                                              12 л

Моменти затягування з'єднань високого тиску, гвинти стопорні                                                    20...25 Нм

Розміри без поворотного кронштейна (Ш/В/Г в мм)                                                             910 × 1736 × 786

Розміри з поворотним кронштейном для підставки

для монітора та клавіатури (Ш/В/Г в мм)                                                                             1010 × 1736 × 900

Маса без контрольної олії                                                                                                                           415 кг

Операційна система                                                                                            Windows 10, 64-разрядна версія

Напруга живлення змінного струму                                                                                                 230 +/- 10 %

Номінальний струм                                                                                                                                           15 А

Вхідна частота                                                                                                                                             50/60 Гц

Весь випробувальний стенд із класом захисту                                                                                            IP 20

Атмосферний тиск, що відповідає висоті                                                             700 гПа – 1060 гПа ≤ 2200 м

Рабоча температура                                                                                                                         5 °С ... 40 °С

Макс. допустима відносна вологість                                             ≤ 90 % (при 25 °C та тривалості 24 часа)

Температура зберігання                                                                                                                 -20 °С ... 60 °С

Оновлення програмного забезпечення та бази даних.                       через DDM ( підключення к Інтернету)

Комплектація:

Стенд для перевірки форсунок DCI 200
Насос високого тиску CP4.1 із дозатором
Концепція поворотної напрямної з 2 PCV (клапан регулювання тиску) та PLV (клапан обмеження тиску)
Комплект приладдя CRI для соленоїдних та п'єзоелектричних форсунок Common-Rail
Електричний з'єднувальний кабель CRI (2, 3, 4 контакти)
15,6-дюймовий сенсорний РК-дисплей
Висвітлення робочої зони для оцінки герметичності
Інструкція по використанню

Аксесуари (не входять до комплектації):

- CRIN Bosch: Для тестування форсунок комерційних автомобілів CR виробництва Bosch: 1 687 010 207

- CRIN Bosch 4.2: Для тестування форсунок комерційних автомобілів CRIN 4.2 виробництва Bosch: 1 687 010 209

- CRI/CRIN для тестування форсунок CR, виготовлених сторонніми виробниками: 1 687 010 208

Програмне забезпечення у вартість не входить:

◾ CRI: 1687 P15 090

◾ CRIN incl. CRIN 4.2: 1687 P15 100
