Бездротовий ультразвуковий стетоскоп STEELMAN PRO™ Wireless ChassisEAR2, США

STEELMAN PRO™ Wireless ChassisEAR2®: Професійна бездротова діагностика шумів автомобіля

STEELMAN PRO™ Wireless ChassisEAR2® (модель 97605) — це універсальний цифровий діагностичний комплекс, спеціально розроблений для точного визначення місця розташування сторонніх шумів, стукотів, скрипів, писків та шипіння (NVH-сигнали) в агрегатах транспортного засобу.

Принцип роботи та технічні переваги

Система базується на використанні цифрового блоку керування, що приймає сигнали від чотирьох бездротових передавачів. Кожен передавач підключений до високоточного п’єзомікрофона, вбудованого в сенсорний затискач.

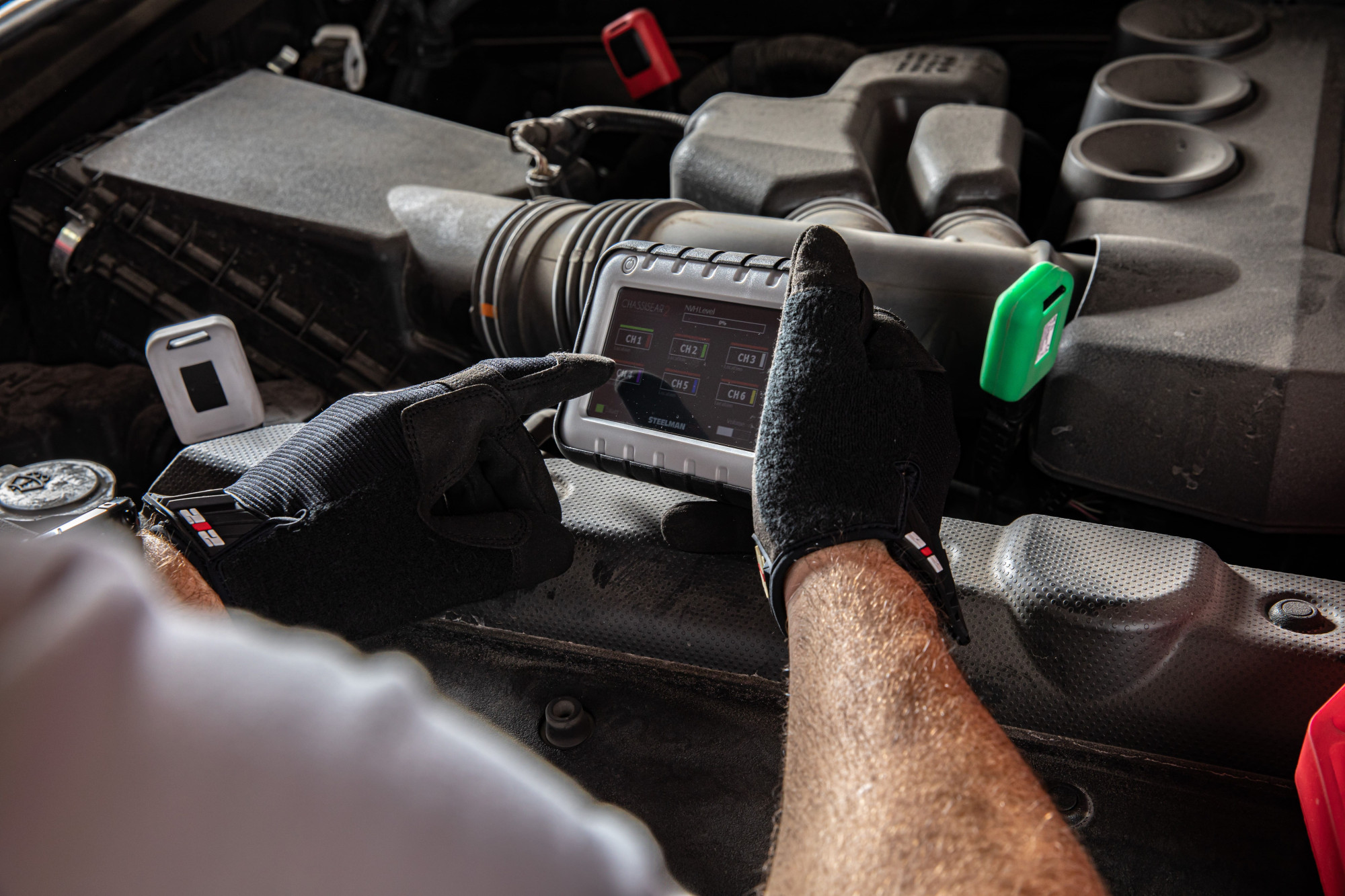

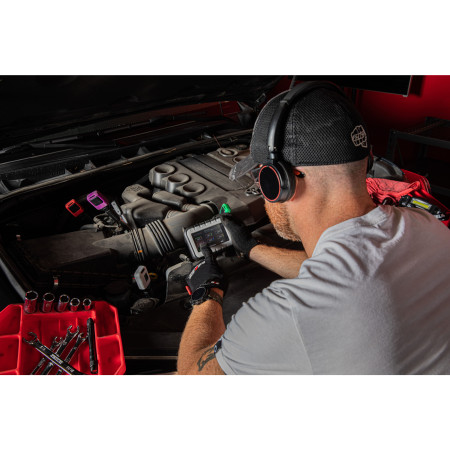

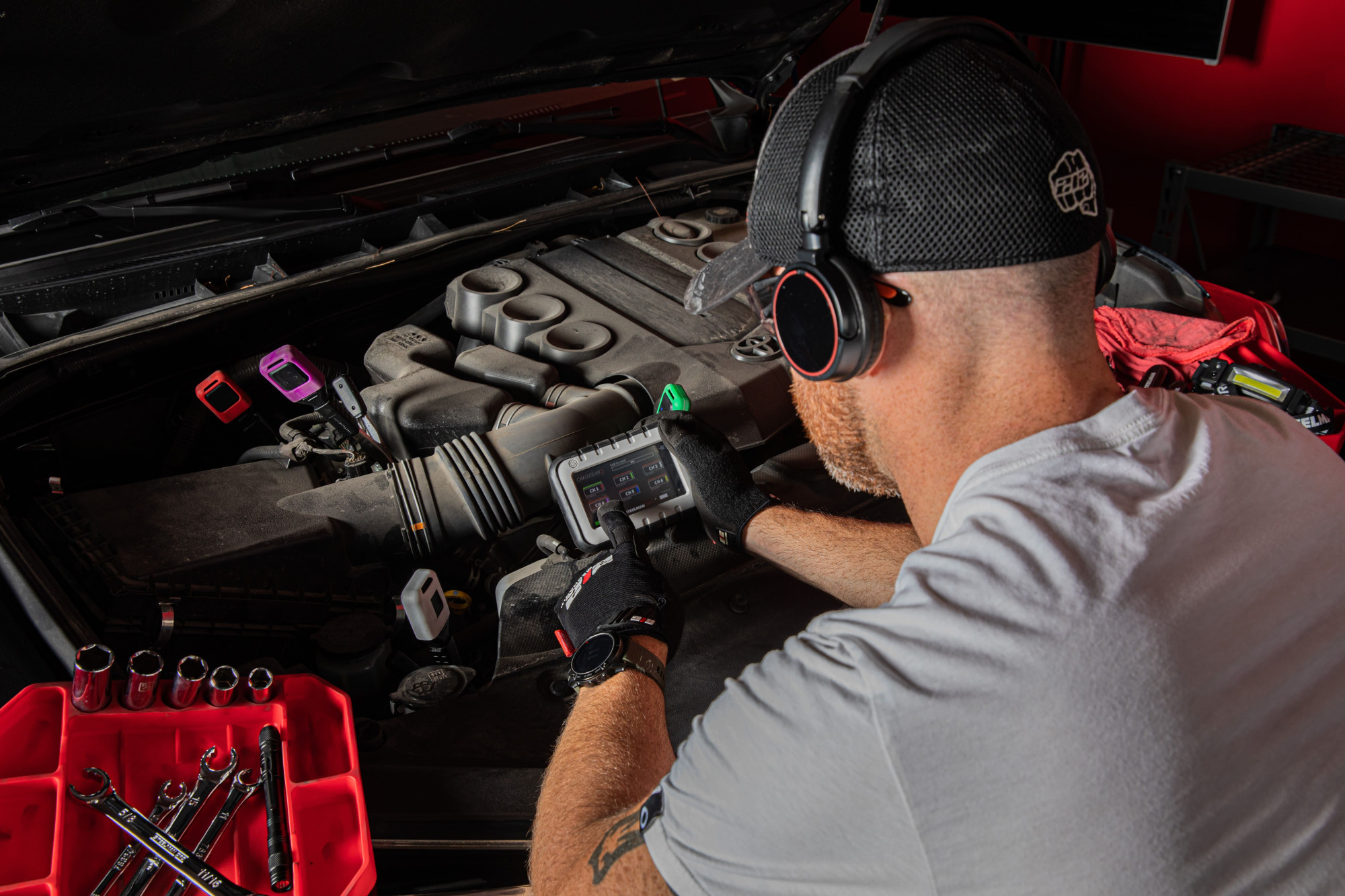

• Діагностика під навантаженням: Пристрій дозволяє проводити випробування як на нерухомому автомобілі, так і під час руху, коли вузли перебувають під реальним робочим навантаженням.

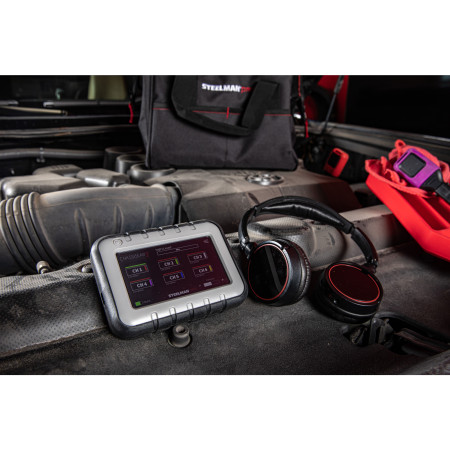

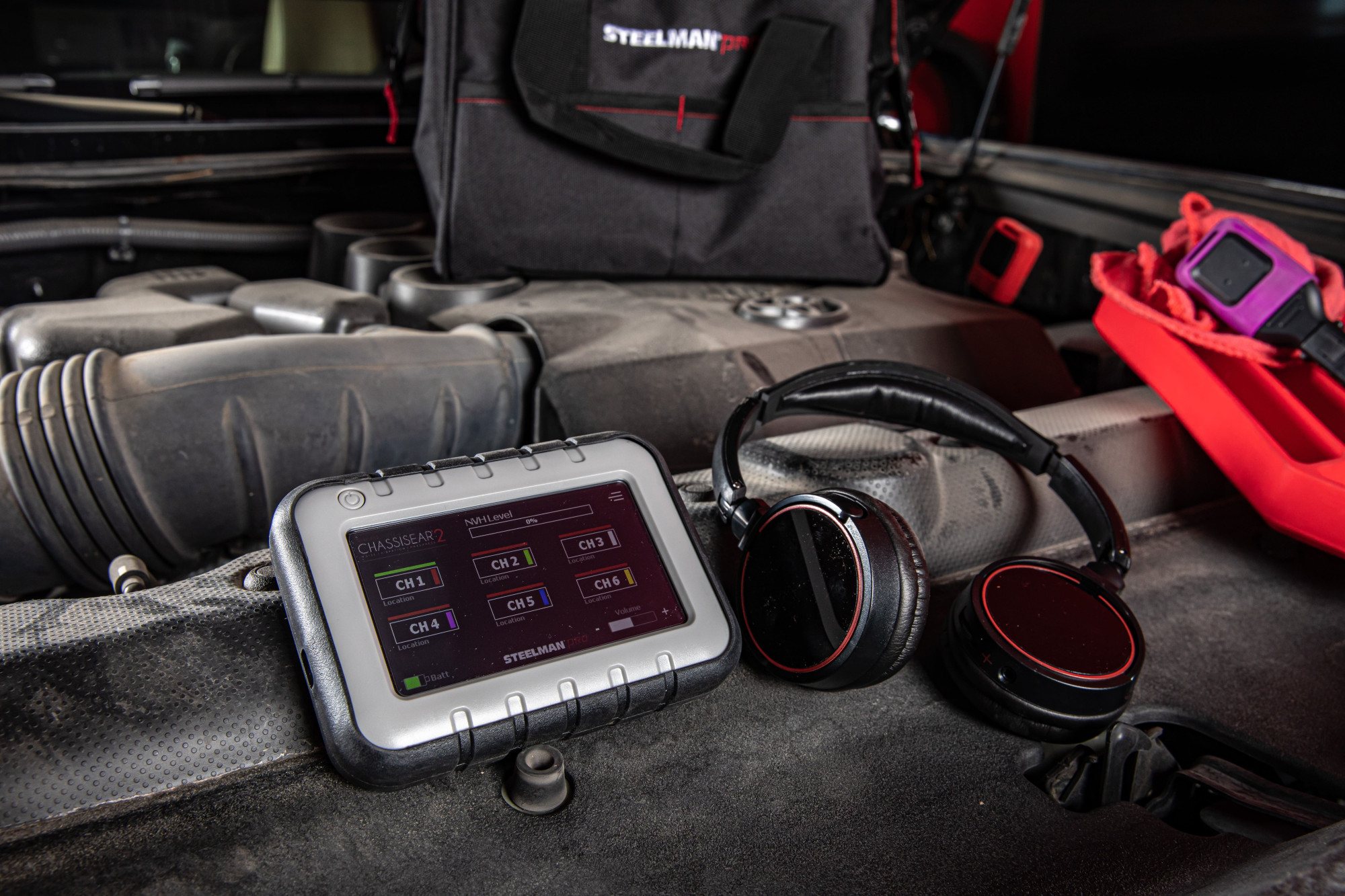

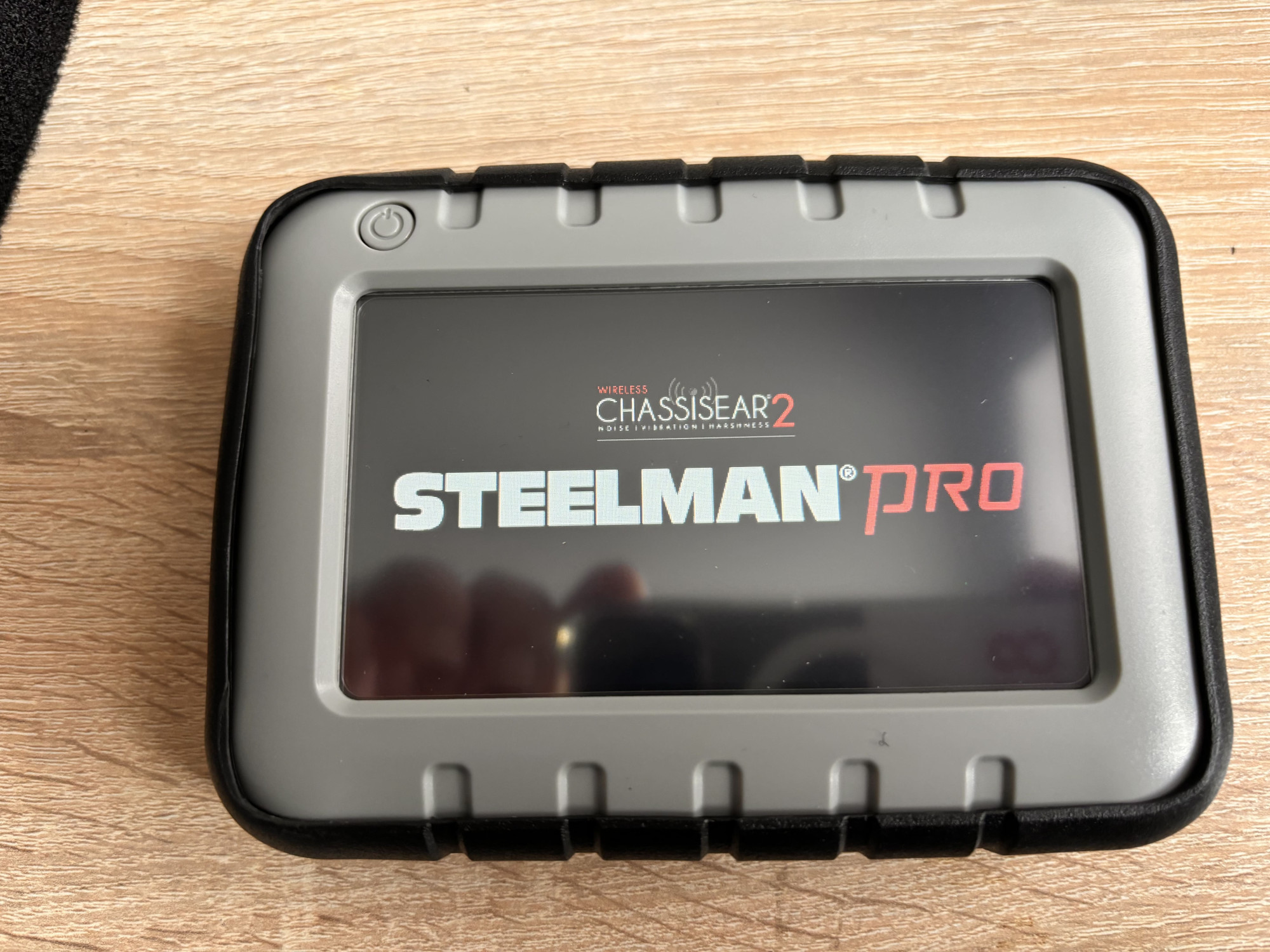

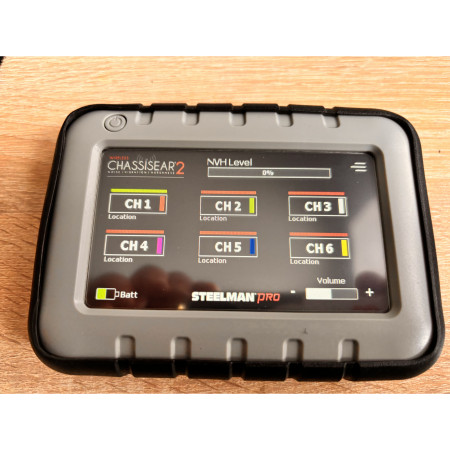

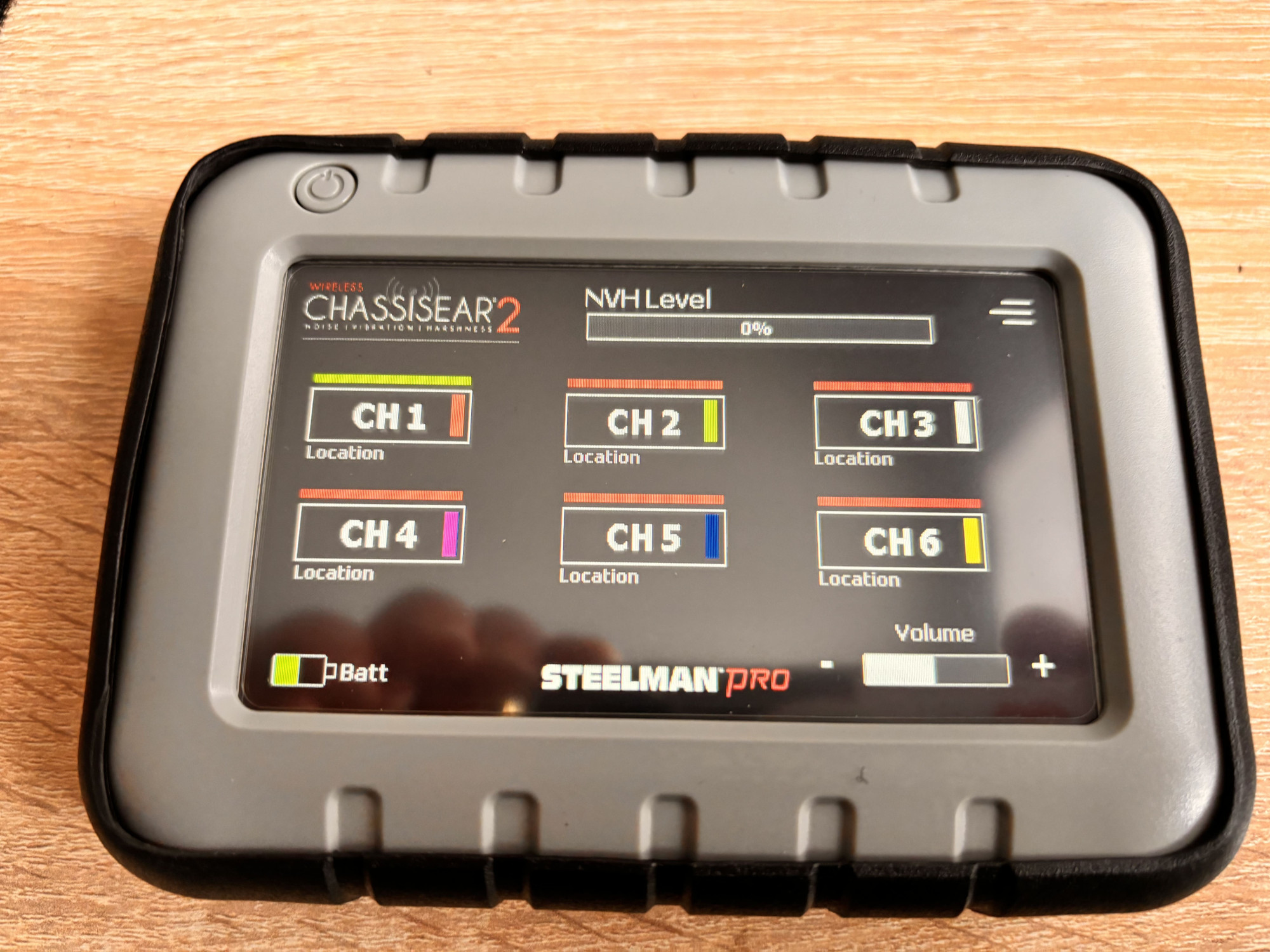

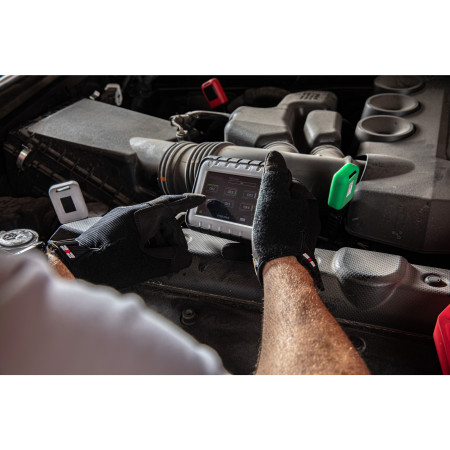

• Сенсорне керування: Блок оснащений 4,3-дюймовим кольоровим LCD-екраном для вибору каналів, регулювання гучності та налаштування місць розташування датчиків.
• Візуалізація сигналу: Індикатор рівня NVH відображає інтенсивність шуму за допомогою кольорової шкали (від зеленого до червоного), що полегшує порівняння звуків з різних точок.
• Гнучкість налаштувань: Користувач може вибрати тип вимірювання — піковий (Peak) або середній (Average) рівень сигналу, а також швидкість оновлення даних.

Сфери застосування

Затискачі можна закріплювати на будь-яких вузлах, де виникають складні для локалізації звуки.

 Основними об'єктами діагностики є:

- Підшипники коліс

- Паливні форсунки

- Гальмівні супорти

- Генератори

- ШРУСи (C.V. joints)

- Водяні насоси

- Листові та гвинтові пружини

- Насоси гідропідсилювача керма

- Диференціали

- Компресори кондиціонера

- Трансмісії

- Допоміжні шківи

- Точки кріплення кузова

- Опори двигуна

- Елементи внутрішнього оздоблення салону

- Моторний відсік

Комплектація та експлуатація

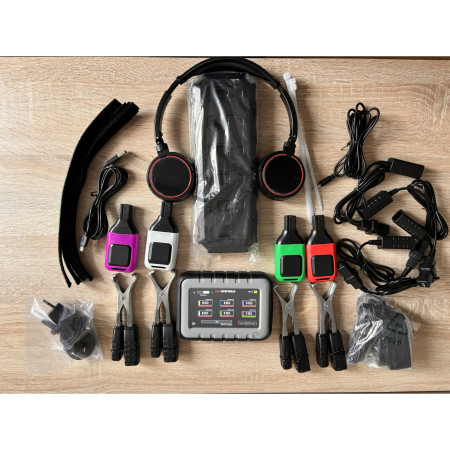

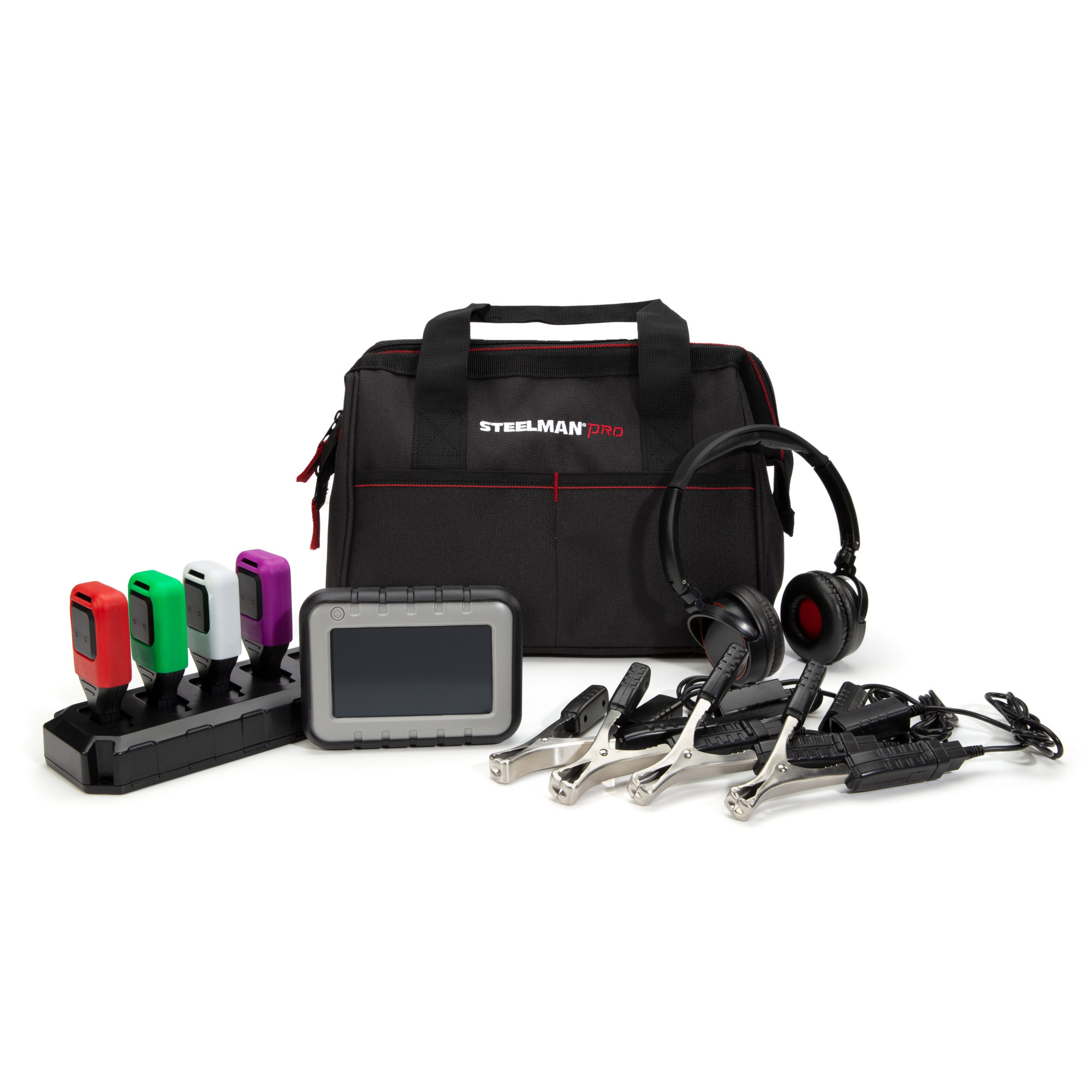

Комплект включає:

1. Блок керування - 1 шт.
   - сенсорний кольоровий дисплей 4.3", вбудований акумулятор.

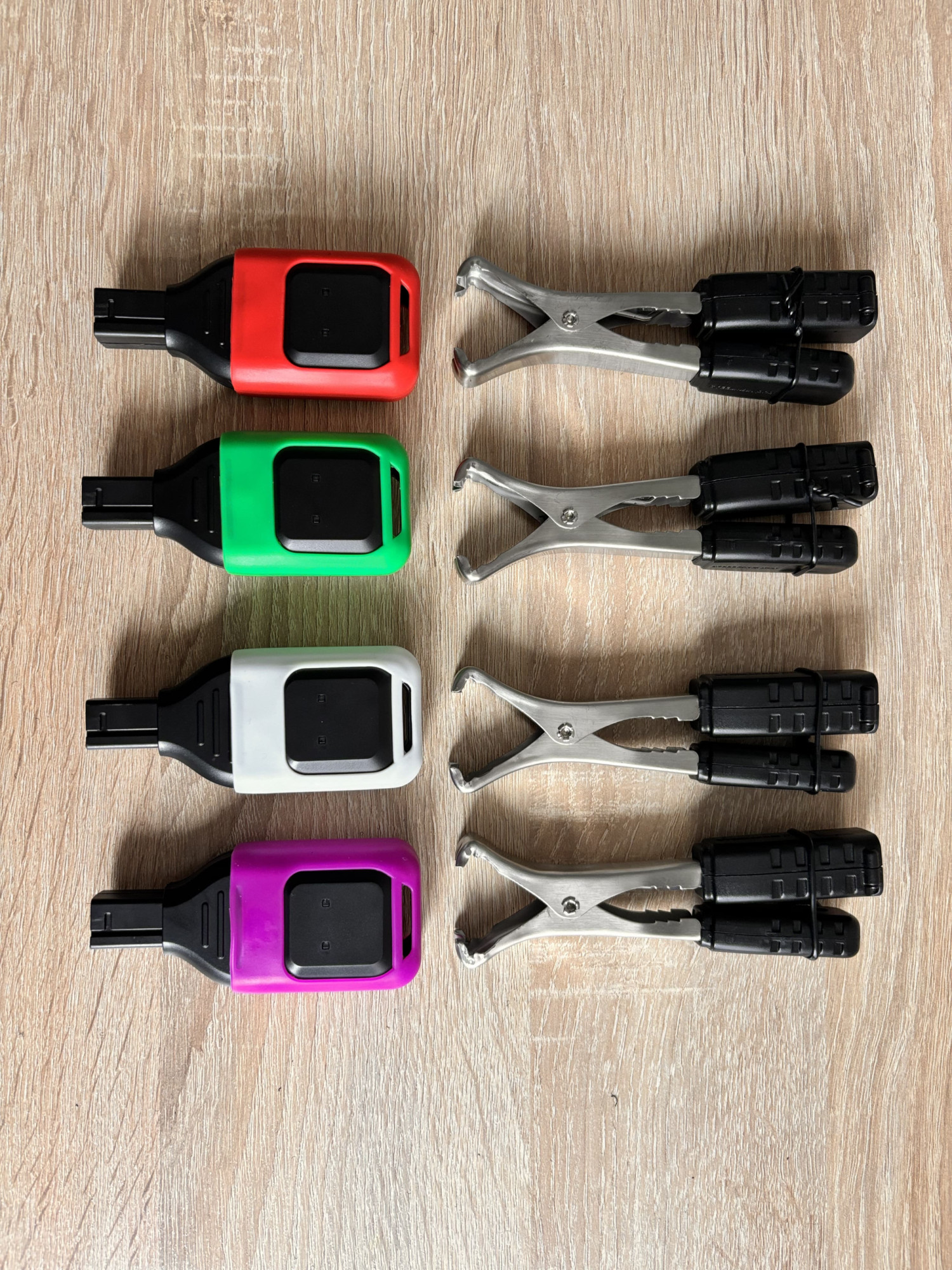

2. Бездротові передавачі - 4 шт.
   - зі встроєними датчиками та акумуляторами.
3. Датчики-затискачі - 4 шт.
4. Подовжувачі-перехідники для передавачів - 4 шт.
5. Станція заряджання передавачів - 1 шт.
6. Адаптер живлення для зарядної станції 120V AC - 1 шт.
7. Кабель заряджання Mini-USB → USB для блока керування - 1 шт.
8. Навушники  - 1 шт.
9. Нейлонові стяжки - 6 шт.
10. Фіксаційні ремінці - 6 шт.

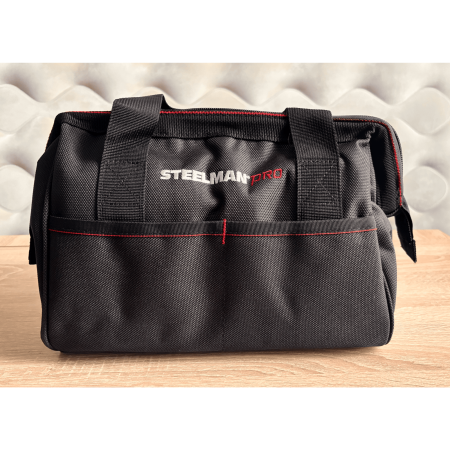

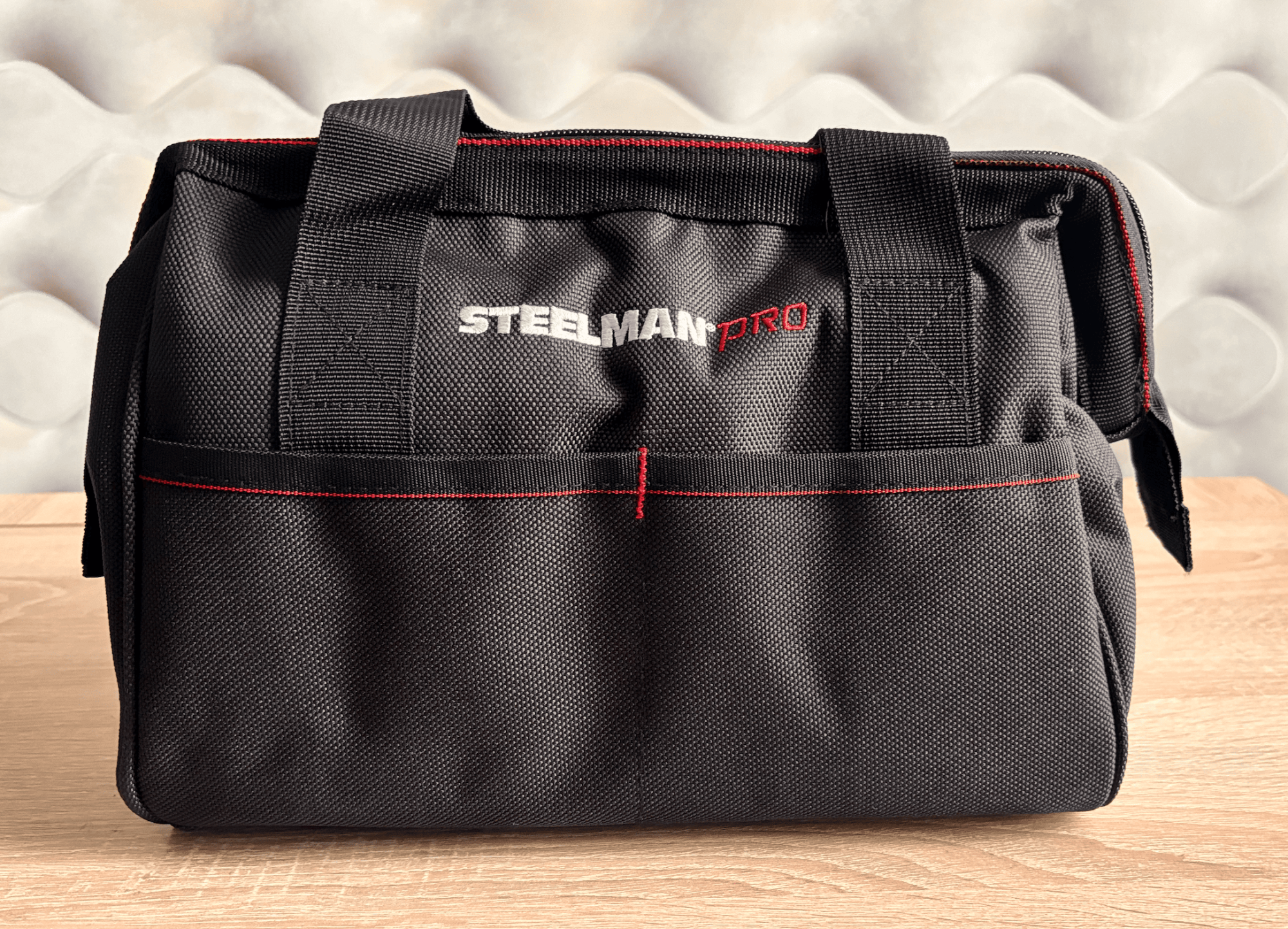

11. Тканинна сумка-чохол - 1 шт.

Автономність: Блок керування працює безперервно до 3,5 годин.

Станція дозволяє заряджати всі передавачі одночасно від мережі змінного струму.

• Розширення: Система має шість виділених частот, що дозволяє за потреби додати ще два канали до стандартних чотирьох.
• Безпека: Під час дорожніх тестів рекомендується залучати окремого водія та техніка, щоб не відволікати увагу від керування автомобілем.
