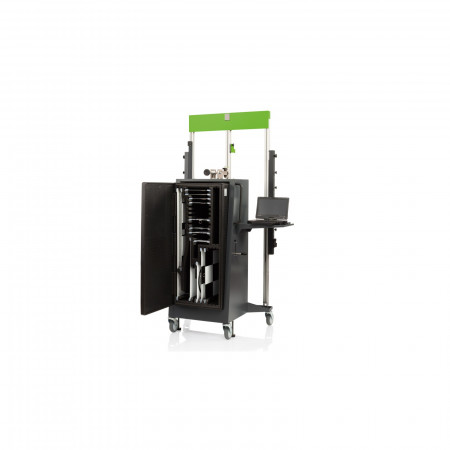

Унив. калибровочное и регулировочное устройство для камер и радаров автомобилей DAS 3000 S10, BOSCH, Германия

Спешим представить Вам новый продукт от компания Bosch - универсальное компьютерное калибровочное и регулировочное устройство DAS 3000 S10 !

В соответствии с требованиями автопроизводителей по ремонту и техническому обслуживанию при столкновению датчики усовершенствованной системы помощи водителю (ADAS) должны быть точно отрегулированы и откалиброваны.

DAS 3000 S10 проводить точную калибровку фронтальной камеры.

Благодаря быстрой настройке, инновационному многофункциональному креплению, прочной, но маневренной конструкции и широкому выбору калибровочных целей, DAS 3000 готов для различных применений в автомобильной мастерской.

Диагностические инструменты Bosch, а также диагностическое программное обеспечение ESI [tronic] 2.0 Online в сочетании с DAS 3000 обеспечивают правильную калибровку активного круиз-контроля (ACC), предупреждения о прямом столкновении (FCW) и систему помощи при движении по полосе (LDW / LKA).

Свойства и преимущества:

• Простое управление калибровкой для конкретного автомобиля с помощью диагностического программного обеспечения ESI [tronic] 2.0 Online в сочетании с вычисленными рабочими процессами и целевым позиционированием - соответствие требованиям OEM, лучшая эффективность и будущее (например, LIDAR)

• Тележка с универсальным креплением, предназначенная для установки нескольких плат: первая - быстрая и точная, вторая плата - точная и последовательная калибровка

• В комплект поставки входит многофункциональная XL плата: шаблон калибровки камеры VW Group и отражатель радара в одном устройстве

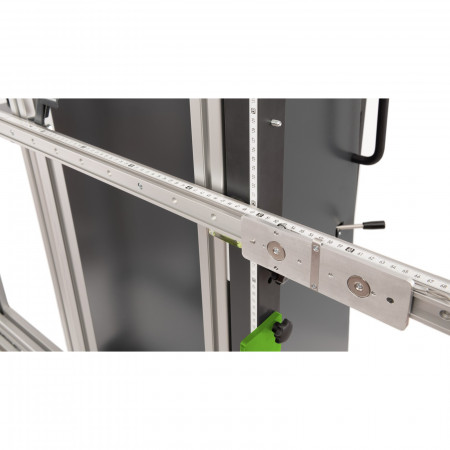

• В универсальный комплект поставки входит прецизионный измерительный стержень, предназначенный для магнитной фиксации компонентов от Bosch Multi-Target-shop: для быстрого и точного размещения плат Target

• Интегрированные камеры и мощное ПО измеряют расстояние до транспортного средства и линию до линии тяги (ось привода) полностью цифровую: гарантирует быстрое и точное позиционирование, включая прослеживаемость

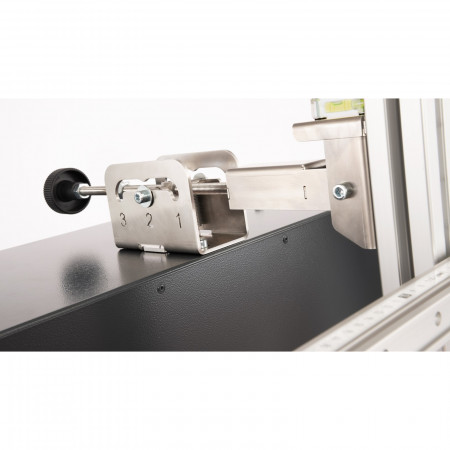

• Универсальное приспособление со встроенной точной регулировкой угла наклона в верхней части устройства: для удобной и эргономичной регулировки

• Универсальное приспособление со встроенным смещением по высоте и регулировкой угла крена: эффективная предварительная настройка для специальных рабочих отсеков (т.е. Надземных подъемников)

• Многофункциональная XL плата покрывает все высоты монтажа радара OEM и требует только грубого бокового позиционирования: значительно упрощает настройку, обеспечивает максимальную надежность.

• Универсальное приспособление предлагает 3-точечную калибровку радара (-2 ° / 0 ° / + 2 °): очень эргономично, поскольку оператор может использовать диагностическое программное обеспечение и механизм укладки плитки в одном диапазоне действия.

• Надежная тележка с очень большими колесами: для легкой маневренности и гибкости в условиях загруженной мастерской

Калибровка фронтальной камеры с помощью Multi-Target-Shop

Регулировка смещения для измерения platforms:           0 – 300 мм

Шкала измерения регулировки высоты:           700 мм – 1.850 мм

Целевая дальность хода:         +/- 800 мм

Предопределенная фиксация кронштейнов, удерживающих XL-Target (многофункциональная плата):     A) Автомобиль VW / Audi  (1200 мм) и Subaru Typ 3
B) Автомобиль VW / Audi  (1300 мм) и Subaru Typ 2
C) Автомобиль VW / Audi  SUV (1400 мм) и Alfa-Romeo
D) Автомобиль VW / Audi Transporter (1850 мм)

Рабочий диапазон позиционирования компьютерного зрения

Ширина колеи автомобиля: 1,650 мм – 2.200 мм

Измерение расстояния: 0,4 – 6 м

Виртуальная центральная линия: макс. 6 м

Калибровочное устройство

Размеры В х Ш х Г   2090 мм х 2030 мм х 730 мм

Нетто:   прим.120 кг.
