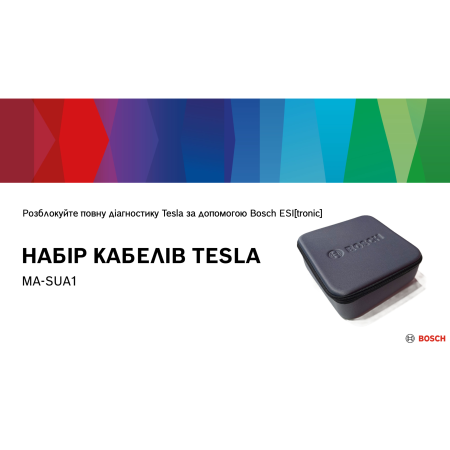

Набір кабелів для диагностики TESLA, MA-SUA1, Bosch, Німеччина
Електромобілі Tesla кардинально змінили підхід до сервісного обслуговування.
Відсутність традиційних діагностичних портів у звичних місцях та використання специфічних протоколів передачі даних (наприклад, Ethernet замість стандартного CAN у багатьох вузлах) вимагають від сучасних СТО спеціалізованого обладнання.
Компанія Bosch представила професійне рішення — набір кабелів Tesla MA-SUA1 (арт. 1687010880), який інтегрується з екосистемою ESI[tronic] Evolution.
Чому стандартного сканера недостатньо?
На відміну від більшості автовиробників, Tesla використовує різні типи роз'ємів залежно від моделі та року випуску: від стандартних OBD до високошвидкісних HSD, Sumitomo та новітніх H-MTD. Без спеціалізованих перехідників доступ до сервісних функцій, калібрування автопілота або діагностики батареї залишається заблокованим.
Склад набору Bosch MA-SUA1 (SNR 1687010880)
Набір включає 6 основних елементів, що забезпечують покриття практично всього модельного ряду (Model S, 3, X, Y):
-
OBD адаптер (1684465936): Для базового підключення та зчитування кодів.
-
Кабель живлення від прикурювача (1684465784): Для забезпечення стабільного живлення діагностичного інтерфейсу.
-
Патч-корд Ethernet RJ45 (1684466112): Основний канал зв'язку для сучасних моделей.
-
Адаптер Tesla RJ45 -> HSD (1684465942): Для роботи з Model S та Model X певних років випуску.
-
Адаптер Tesla RJ45 -> Sumitomo (1684465943): Спеціалізований роз'єм для Model 3 та Model Y.
-
М'який кейс Bosch (1685438678): Для безпечного зберігання та транспортування.
Примітка: Набір підтримує всі моделі, крім оригінального Roadster та нового Cybertruck.
Технічна сумісність та місця підключення
Особливістю діагностики Tesla є те, що діагностичний порт може знаходитися у найнесподіваніших місцях.
| Модель та рік випуску | Протокол | Тип роз'єму | Локація порту |
| Model S (2012 – серпень 2014) | Ethernet | RJ45 | За панеллю приладів (LH Cover) |
| Model S / X (2014 – 2020) | 100BASE-T | High Speed Data (HSD) | Центральна консоль під MCU |
| Model 3 / Y (2017 – грудень 2021) | 100BASE-T | Sumitomo | Ніша для ніг водія |
| Model S / X (2021 – лютий 2022) | 1000BASE-T1 | H-MTD | Ніша для ніг водія |
| Model S / X (лютий 2022+) | 100BASE-T | RJ45 | Під MCU / за панеллю приладів |
| Model 3 / Y (грудень 2021+) | 100BASE-T | RJ45 | Ніша для ніг водія |
Особливості використання з ESI[tronic]
Завдяки використанню протоколів 100BASE-T та 1000BASE-T1, діагностика відбувається на надвисоких швидкостях. Програмне забезпечення Bosch ESI[tronic] дозволяє:
-
Зчитувати та видаляти коди несправностей (DTC).
-
Проводити калібрування камер та радарів системи ADAS.
-
Перевіряти стан високовольтної батареї (SOH).
-
Виконувати сервісні процедури гальмівної системи.
Важливе зауваження щодо "Media Converter"
Для деяких перехідних моделей (зокрема Model S/X 2021-2022 років з протоколом 1000BASE-T1) може знадобитися додатковий блок — Powered Media Converter Box.
Він не входить до стандартного набору MA-SUA1, оскільки потрібен лише для специфічного сегмента автомобілів, але є критично важливим для роботи з новітніми інтерфейсами передачі даних.
Набір кабелів Bosch MA-SUA1 — це необхідна інвестиція для будь-якого сучасного автосервісу, який планує обслуговувати електромобілі. Використання оригінальних адаптерів гарантує точність діагностики та запобігає пошкодженню дорогих електронних компонентів Tesla.
