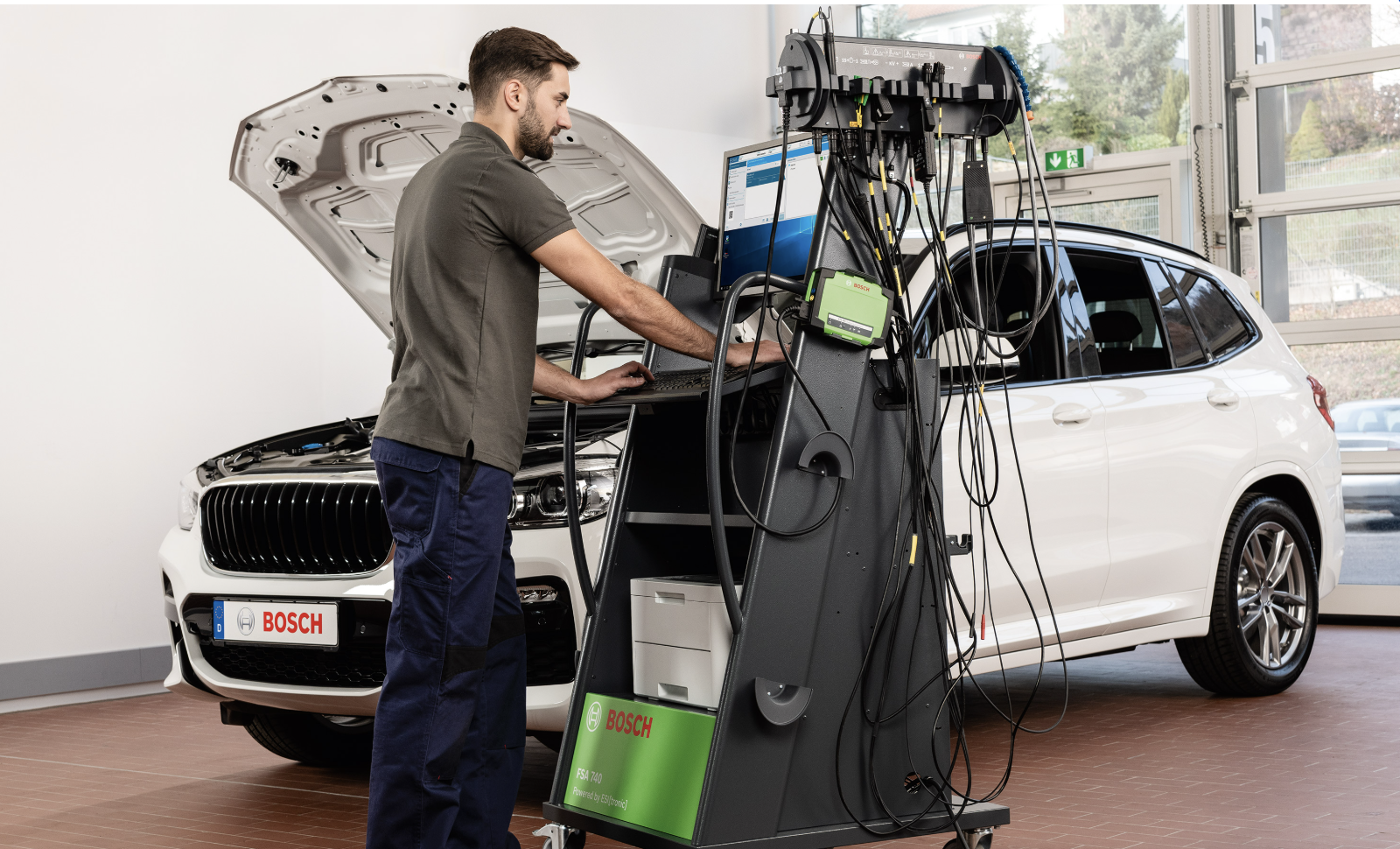

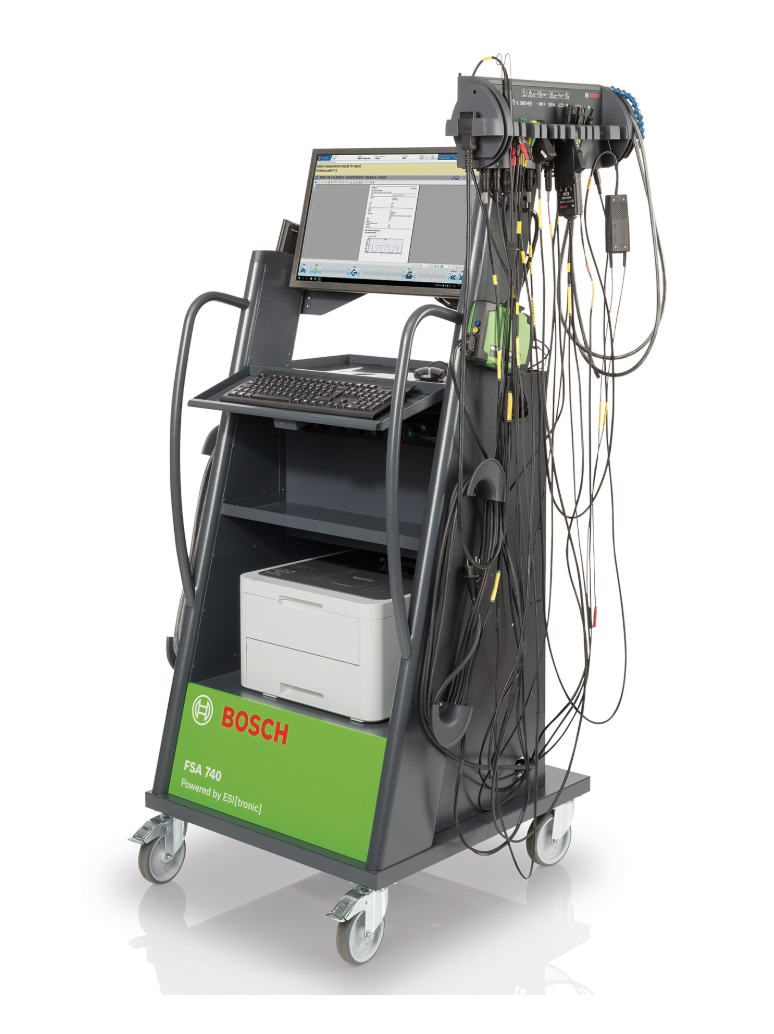

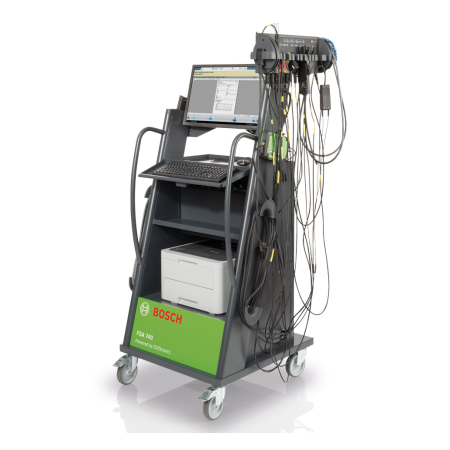

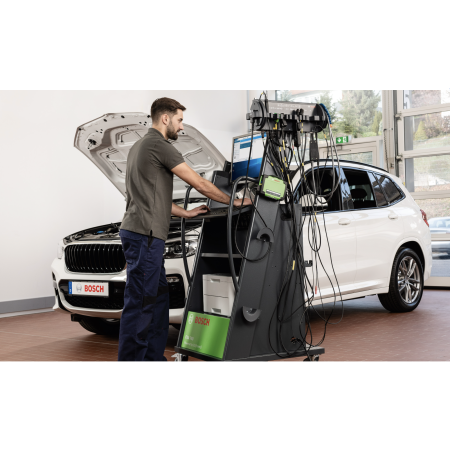

Bosch FSA 740 с KTS 560 — профессиональный диагностический комплекс для комплексной проверки электронных и электрических систем автомобиля

Профессиональное оборудование Bosch для современных СТО

Bosch FSA 740 с диагностическим модулем KTS 560 — это многофункциональный диагностический комплекс премиум-класса, предназначенный для комплексной проверки электрических, электронных и механических систем современных автомобилей. Комплекс объединяет возможности высокоточных измерений, профессиональной компьютерной диагностики, двухканального автомобильного осциллографа, генератора сигналов и интеллектуального программного обеспечения Bosch.

Система разработана для профессиональных станций технического обслуживания, дилерских центров, диагностических лабораторий и автоэлектриков, работающих с современными бензиновыми, дизельными, гибридными и электрическими автомобилями.

В отличие от обычного диагностического сканера, Bosch FSA 740 позволяет не только считывать коды неисправностей, но и выполнять глубокую компонентную диагностику, анализировать сигналы датчиков в режиме реального времени, моделировать работу электронных компонентов и выявлять неисправности без демонтажа деталей.

Что представляет собой Bosch FSA 740

Bosch FSA 740 — это универсальный измерительный комплекс нового поколения, который сочетает функции:

• профессионального мотор-тестера;

• двухканального автомобильного осциллографа;

• цифрового мультиметра;

• генератора тестовых сигналов;

• системы компонентной диагностики;

• анализатора электрических параметров автомобиля.

В сочетании с мультимарочным диагностическим модулем Bosch KTS 560 и программным обеспечением Bosch ESI[tronic] комплекс обеспечивает полный цикл диагностики автомобиля — от считывания кодов неисправностей до детального анализа работы отдельных датчиков, исполнительных механизмов и электрических цепей.

Возможности диагностического комплекса

Диагностика электронных блоков управления

Модуль Bosch KTS 560 обеспечивает:

• считывание и удаление кодов неисправностей;

• просмотр параметров в режиме реального времени;

• активацию исполнительных механизмов;

• выполнение сервисных функций;

• адаптацию и кодирование;

• поддержку протоколов CAN, DoIP и PassThru J2534;

• возможность перепрограммирования поддерживаемых электронных блоков управления.

Двухканальный автомобильный осциллограф

Bosch FSA 740 оснащён профессиональным двухканальным осциллографом с частотой дискретизации до 50 MS/s, что позволяет анализировать даже самые быстрые электрические сигналы.

Осциллограф используется для проверки:

• датчиков положения коленчатого вала;

• датчиков положения распределительного вала;

• катушек зажигания;

• топливных форсунок;

• генератора;

• стартера;

• датчиков ABS;

• датчиков давления;

• температурных датчиков;

• шин CAN и LIN;

• систем зарядки аккумуляторной батареи.

Компонентная диагностика

Одним из главных преимуществ комплекса является возможность проверки компонентов без их демонтажа.

Bosch FSA 740 содержит 60 готовых компонентных тестов, которые позволяют быстро проверять:

• форсунки;

• катушки зажигания;

• датчики;

• электромагнитные клапаны;

• электродвигатели;

• исполнительные механизмы;

• электрические цепи.

Готовые сценарии диагностики значительно сокращают время поиска неисправностей и минимизируют риск ошибочной замены исправных деталей.

Генератор тестовых сигналов

Встроенный генератор сигналов позволяет моделировать работу различных датчиков и исполнительных механизмов.

Доступны:

• 4 формы сигнала;

• напряжение 10–12 В;

• диапазон частот от 1 Гц до 1 кГц.

Это позволяет проверять реакцию электронных блоков управления, тестировать проводку и быстро локализовать неисправности.

Запись тока в течение 24 часов

Одной из уникальных функций Bosch FSA 740 является 24-часовая запись потребляемого тока.

Эта функция позволяет выявлять паразитное энергопотребление и неисправности, проявляющиеся лишь периодически, без необходимости постоянного присутствия специалиста возле автомобиля.

Интеллектуальное программное обеспечение

Комплекс работает с программным обеспечением:

• Bosch ESI[tronic];

• CompacSoft[plus].

Пользователь получает:

• пошаговые процедуры диагностики;

• электрические схемы;

• эталонные значения параметров;

• автоматические компонентные тесты;

• рекомендации по поиску неисправностей;

• возможность одновременного отображения данных диагностического модуля KTS и осциллографа.

Основные преимущества Bosch FSA 740

• профессиональный диагностический комплекс Bosch премиум-класса;

• двухканальный автомобильный осциллограф с частотой дискретизации 50 MS/s;

• мультимарочный диагностический сканер Bosch KTS 560;

• 60 готовых компонентных тестов;

• встроенный генератор сигналов;

• измерение напряжения, силы тока, сопротивления, температуры и давления;

• 24-часовая запись потребляемого тока;

• модульная конструкция;

• поддержка Bosch Connected Repair;

• возможность расширения модулем Bosch FSA 050 для диагностики электромобилей;

• беспроводное подключение Wi-Fi;

• полная интеграция с Bosch ESI[tronic].

Технические характеристики Bosch FSA 740

Измерительный модуль

Компьютерная система

Комплектация

В стандартный комплект поставки входят:

• измерительный модуль Bosch FSA 740;

• мобильная диагностическая тележка;

• диагностический модуль Bosch KTS 560;

• OBD-кабель;

• промышленный компьютер;

• 24-дюймовый монитор;

• клавиатура;

• мышь;

• цветной лазерный принтер;

• пульт дистанционного управления;

• ограничитель тока;

• DVD с программным обеспечением CompacSoft[plus];

• два Y-образных переходника;

• универсальный высоковольтный щуп;

• кабели Multi 1 и Multi 2;

• кабели B+/B− и 1/15;

• высоковольтные датчики;

• триггерные клещи;

• токовые клещи 30 А;

• токовые клещи 1000 А;

• стробоскоп;

• датчик температуры масла;

• датчик измерения давления воздуха;

• универсальный датчик вторичного напряжения.

Модульная конструкция и возможность расширения

Bosch FSA 740 построен по модульному принципу. При необходимости комплекс можно дополнить:

• программным обеспечением Bosch ESI[tronic];

• модулем Bosch FSA 050 для диагностики высоковольтных систем гибридных и электрических автомобилей;

• интеграцией с Bosch Connected Repair;

• подключением к локальной сети СТО через Wi-Fi.

Для каких СТО предназначен Bosch FSA 740

Комплекс станет оптимальным решением для:

• универсальных автосервисов;

• дилерских станций;

• автоэлектриков;

• дизельных центров;

• диагностических лабораторий;

• сервисов по ремонту гибридных и электрических автомобилей;

• крупных СТО, выполняющих углублённую диагностику электронных систем.

Bosch FSA 740 с KTS 560 — это один из самых мощных диагностических комплексов Bosch, сочетающий функции профессионального автомобильного осциллографа, мотор-тестера, мультимарочного диагностического сканера и высокоточного измерительного комплекса. Благодаря поддержке программного обеспечения Bosch ESI[tronic], 60 готовым компонентным тестам, встроенному генератору сигналов, возможности 24-часовой записи тока и модульной конструкции система обеспечивает быструю, точную и эффективную диагностику современных автомобилей.

Bosch FSA 740 — это инвестиция в производительность, точность диагностики и высокий профессиональный уровень современной станции технического обслуживания.
