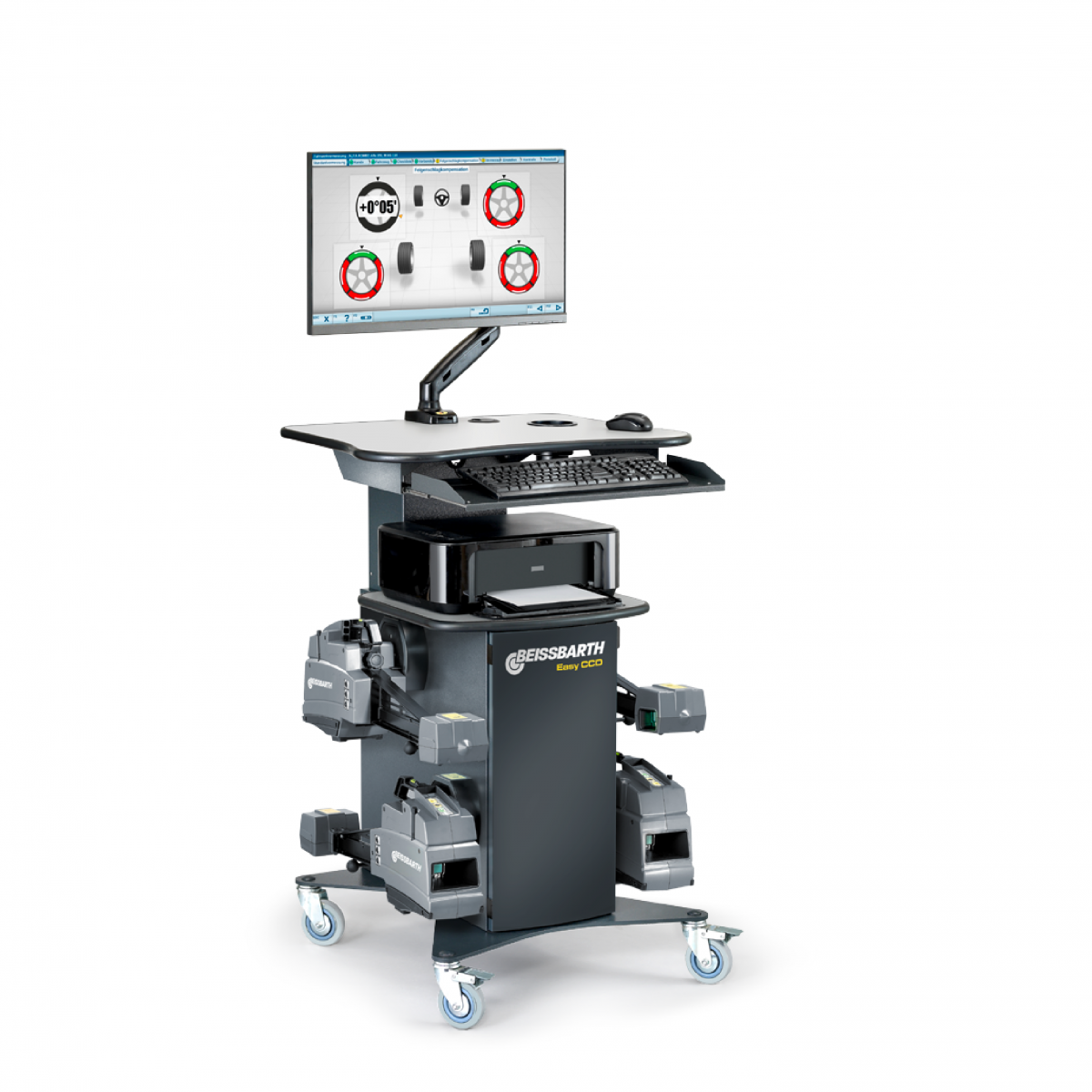

Easy CCD Flex - компьютерный стенд развал-схождения Beissbarth , Германия

Easy CCD компьютерный стенд развал-схождения для измерения углов установки колес  легковых автомобилей и легких грузовиков, безкабельный.

• Новый, интуитивно понятный графический интерфейс, делает работу чрезвычайно простой и легкой к восприятию

• Четыре измерительные головки с 8‐ю датчиками CCD

• 20° CCD измерительные камеры

• Проведение измерения углов установки колес менее чем за 5 минут

• Два варианта проведения компенсации биения колес: прокатыванием – не требует подъема автомобиля; классическая – с вывешиванием оси автомобиля

• Точность измерения – ±2 угловые минуты

• Макс. длина колесной базы – 6,5 м

• Высокая повторяемость и точность измерений

Преимущества:

• Простой в использовании

• Система постоянной самодиагностики измерительных датчиков

• Инфракрасный метод обмена данными между измерительными головками

• Радио передача данных на управляющий компьютер 433 МГ

• Программное обеспечение на базе Windows 10

• Выбор типа измерения: стандартный, быстрый, произвольный

• Два варианта измерительного протокола: таблица с данными, график

• Крупная четкая графика

• Соответствие требованиям ведущих автопроизводителей

• Возможность проведения развал схождения с использованием передвижной стойки на нескольких постах СТО

• Внедрение прибыльной услуги развал схождения с минимальными инвестициями благодаря небольшому стартовому комплекту CCD

Технология CCD экономичное решение для начала работы

• Соответствие требованиям производителей автомобилей по точности ± 2";
• Возможность внедрить услугу развал схождения с минимальными инвестициями без потери качества работы, а также обновить старый стенд;
• Проведение измерения углов установки колес меньше чем за 5 минут;
• Стенд развал схождения с мобильной стойкой в качестве опции для использования на нескольких рабочих постах;
• Два настенных дисплея для удобного размещения измерительных датчиков на стене (опция);
• Особенно подходит для небольших СТО.

Точность и широкий диапазон измерения анализ геометрии ходовой части с использованием технологии CCD от Beissbarth

• 360⁰ измерение геометрии кузова автомобиля с помощью 8-и сенсорной системы;
• Постоянный контроль позиционирования головок для высокой точности;
• 20⁰ CCD камера для упрощенного измерения продольного наклона поворотного шкворня;
• Функция компенсации биения дисков прокатыванием без необходимости подъема автомобиля;
• Точность измерения с очень незначительным допуском ± 2 угловые минуты благодаря усовершенствованной сенсорной системе CCD;
• Соответствие требованиям ведущих автопроизводителей;
• Возможность проведения развал схождения с использованием передвижной стойки на нескольких постах СТО;
• Внедрение прибыльной услуги развал схождения с минимальными инвестициями благодаря небольшому стартовому комплекту CCD;
• Комплект CCD позволяет использовать имеющиеся в мастерской ПК или планшет;
• Возможность самостоятельного контроля точности в любое время.

Способы компенсации прокатыванием:

З-х шаговый способ

1. 60° назад;
2. 30° вперед;
3. 30° вперед.

4-х шаговый способ

1. 30° назад;
2. 30° вперед;
3. 30° вперед;
4. 30° назад.

Скорость измерения с помощью стенда FWA 4455 сравнима с 3D стендами. Точность +/- 2 - более чем в 2 раза превосходит точность недорогих 30-стендов. Цена на уровне недорогих 30-систем.

Измеряемые величины

• Общее схождение;
• Независимое схождение;
• Развал;
• Смещение колеса;
• Угол между осями;
• Продольный наклон поворотного шкворня;
• Поперечный наклон поворотного шкворня;
• Относительный угол поворота;
• Диапазон коррекции продольного наклона поворотного шкворня;
• Поперечное смещение влево/вправо;
• Разница ширины колеи;
• Смещение оси;
• Смещение колеса (задняя ось);
• Разница базы колес.

Характеристики:

• Технология измерения - CCD;
• 20⁰ инфракрасная CCD камера 8 шт;
• Передача данных на компьютер беспроводная, 433 МГц;
• Поддерживаемая операционная система Windows 7 / 8.1 / 10;
• База данных автомобилей 35.000 от 130 производителей;
• Максимальная колесная база автомобиля 6,5 м;
• Компенсации биения дисков прокатыванием/вывешиванием.

Комплект поставки:

1. Передвижная стойка RAL 5015, персональный компьютер,
монитор 24″ TFT Wide, DVD‐ROM, цветной струйный принтер DIN A4,
клавиатура, мышь
2. База данных более чем на 35.000 автомобилей от 130 производителей
3. Измерительная головка – 4 шт.
4. Кабель соединительный – 4 шт.
